阶梯式送钉机
螺钉规格:M2-M24
阶梯式送钉机送料螺钉、螺母和销钉,对材料温和。低振动出口导轨可大限度地减少振动,可加工表面涂层零件和敏感零件。集成传感器确保高过程可靠性。阶梯式自动送钉机特别适用于新能源三电和汽车行业的螺丝洁净供料。
在线询价
产品特点
控制系统升级--更好用
►通讯方式扩展,突破空间限制, 一网管控,直观定位卡钉区域
更多规格同样尺寸--更兼容
►适配更多规格的螺钉M3-M10, 体型同样精巧
清洁多维度--更清洁
►推料、上料等多维度结构实现无损清洁
长短防错精度高--更精准
► 防错技术革新,内置长短钉检测精度±1mm
扩展功能增加--更丰富
►配置多种扩展功能模块,升级至更完善的送钉方案

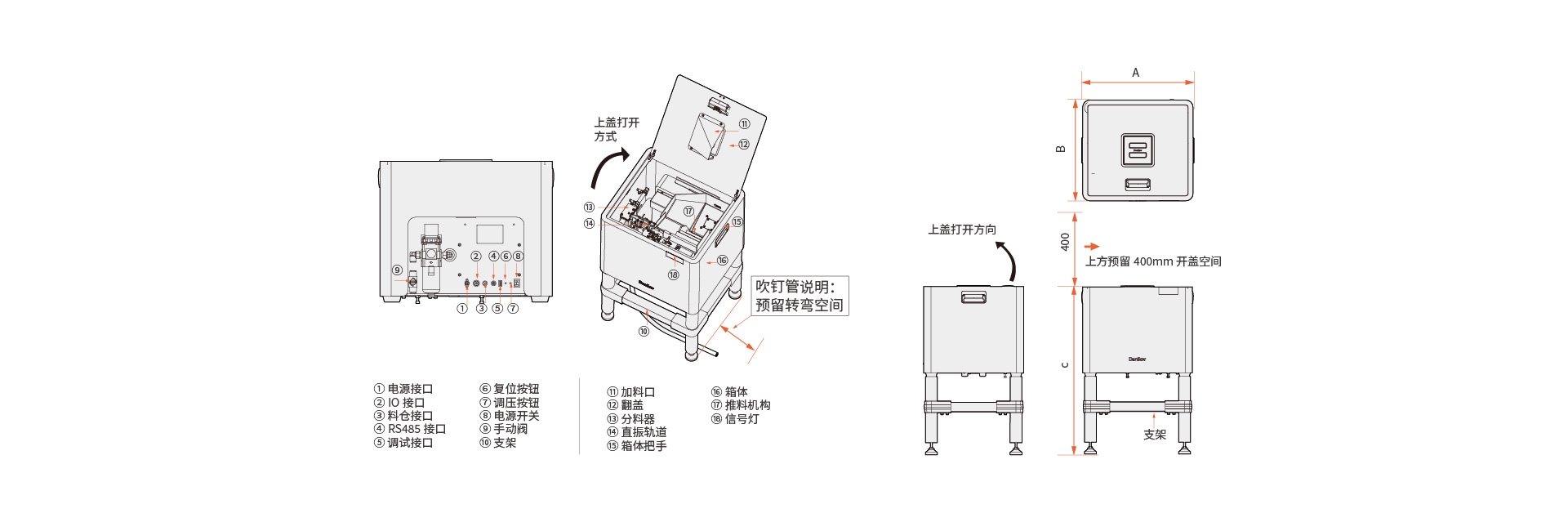

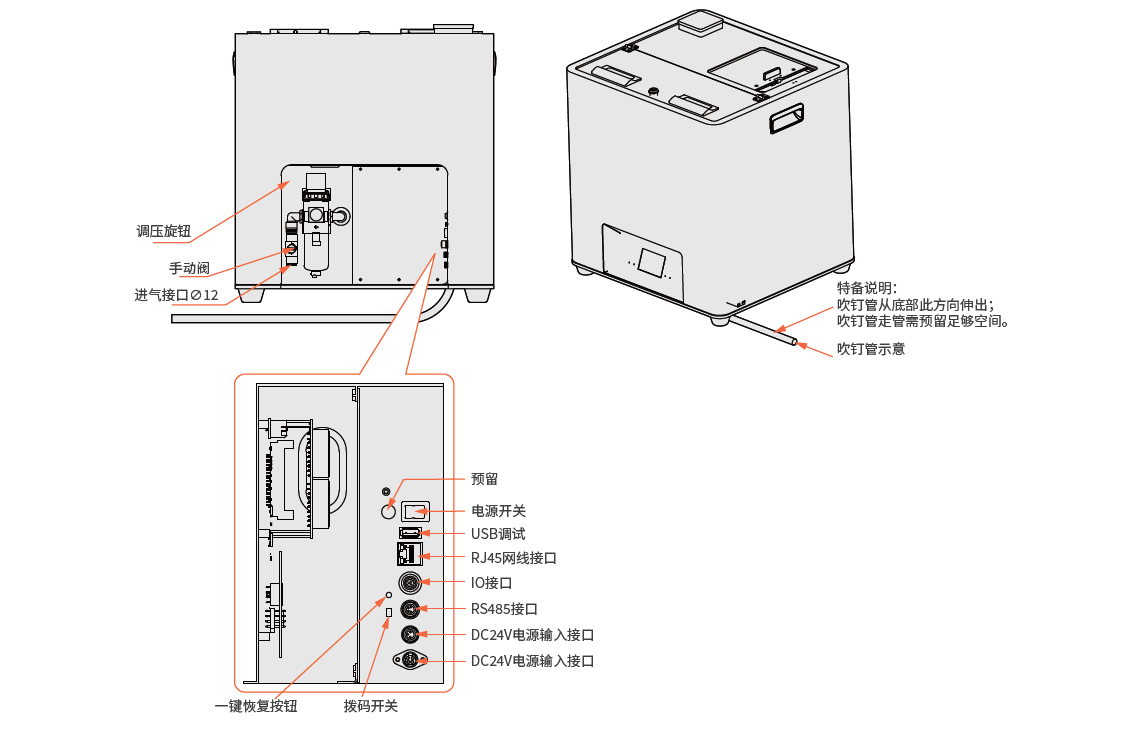

产品结构

产品参数

产品系统参数



容量 /L 通道类型 重量 /kg 长*宽*高mm 额定气压 /Mpa 电源
V/Hz
额定功率
W
耗气量
m3/min
进气管径
mm
噪音值*
(1m外)dB
I/O线
m
电源线
m
吹钉管
m
1.25 单通道C1 38-60 460*420*384(含支架高:710;含支架和清洁模块高:880) 0.6 设备电压 DC24V (客供电压 220V/50Hz) 120W 0.25-0.3 10 75dB(不含电
磁阀吹气声)
5 2 5/10
双通道C2 38-42 460*420*384(含支架高:710)  0.4-0.45
单通道拾取P1 527*420*404(含支架高:703)  0.15-0.2  -
0.8 单通道C1 32~34 350*315*398(含支架高:737) 80W  0.25~0.3 12 5/10
双通道C2 0.4~0.45
单通道拾取P1 34~39 415*315*426(含支架高:721) 0.2~0.25 -
2 单通道C1 58~60 490*450*509(含支架高:846)  0.25-0.3  5/10
双通道C2  0.4-0.45
单通道拾取P1 58~68 555*450*550(含支架高:845)  0.4-0.45  -
4 单通道C1 170-175 780*600*1158(含支架) 240W  0.4-1 80dB(不含电
磁阀吹气声)
5/10
双通道C2 175  0.55-0.75
单通道拾取P1 170  0.3-0.45



螺钉适用范围



容量 /L 螺钉类型 螺钉范围 螺杆长度 螺钉总长 帽径范围 长径比
1.25 标准螺钉 M3~M5

M3~M5:≤40

M6~M8:≤35

M3~M5:≤45

M6~M8:≤40

5.5≤D≤15 1.3≤L/D≤7.5
M6~M8 1.2≤L/D≤7.5
组合螺钉 M3~M4 1.7≤L/D≤7.5
M5~M8 1.6≤L/D≤7.5
0.8 标准螺钉 M2~M6 6~30 ≤35 3.3≤D≤15 1.3≤L/D≤7.5
组合螺钉 M2~M6 1.6≤L/D≤7.5
自攻钉 M2~M3 1.3≤L/D≤7.5
M3.1~M6 6~25 ≤30 1.3≤L/D≤7.5
2 标准螺钉 M3~M5 M3~M10:≤60

M3~M6:≤65

M8~M10:≤70

5.5≤D≤26 1.3≤L/D≤7.5
M6~M10 1.2≤L/D≤7.5
组合螺钉 M3~M4 1.7≤L/D≤7.5
M5~M10 1.6≤L/D≤7.5
4 标准螺钉 M4~M14

M4~M8:≤110

M10~M14:≤55

M4~M8:≤115

M10~M14:≤65

12≤D≤27 1.25≤L/D≤10
组合螺钉 1.6≤L/D≤10



* 上述为参考值,实际以测试为准
