电动拧紧枪和气动拧紧枪区别
2020-08-28 15:35:00

螺钉拧紧枪作为汽车生产装配的重要工具之一,对汽车的装配质量及装配效率影响很大,如何根据汽车的实际装配空间及效率要求选择合适的拧紧枪非常关键。螺钉拧紧枪按照动力源来分,可以分为电动拧紧枪和气动拧紧枪, 那么电动拧紧枪和气动拧紧枪区别在哪里?下面从5个方面来做对比。



原理和结构



电动拧紧枪分单轴和多轴组合拧紧枪,工作时输出定扭矩值,动力源为电能,其结构示意图及原理示意图如图1、图2 所示。

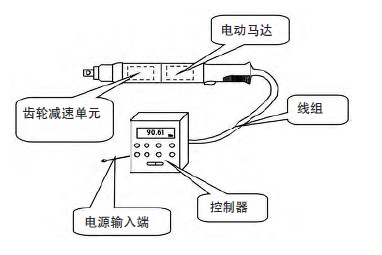

电动拧紧枪结构示意图

1:电动拧紧枪结构示意图

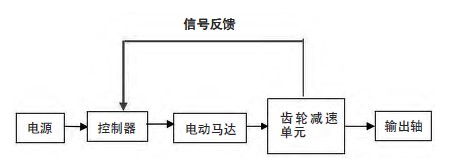

电动拧紧枪原理示意图

2:电动拧紧枪原理示意图



气动拧紧枪动力源为气能,是由一个或两个有力的气动马达来驱动带有三层或更多周转齿轮的扭矩倍增器,经由调整气体压力来控制扭矩大小,其结构示意图及原理示意图如图3、图4 所示。

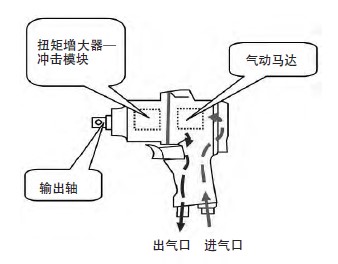

气动拧紧枪结构示意图

3:气动拧紧枪结构示意图

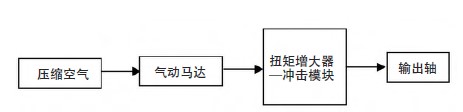

气动拧紧枪原理示意图

4:气动拧紧枪原理示意图





扭矩范围



电动拧紧枪仅适用于小扭矩螺钉,一般小于50Nm,气动拧紧枪扭矩范围大,一般为10 Nm-3000Nm,可以满足各种工程机械各规格螺钉的拧紧要求,拧螺丝速度适中,不易损坏螺纹,安全性高。



扭矩精度



电动拧紧枪扭矩精度高,并可追溯,气动拧紧枪扭矩精度无法保证,甚至会导致无法正常工作。



稳定性



电动拧紧枪稳定性高(良好保养前提下连续拧紧100万次左右),气动拧紧枪稳定性一般(良好保养前提下连续拧紧10-20万次左右)。



工具噪音



由于工作原理的原因,气动拧紧枪在运转时会发出巨大的声响,而且分贝惊人,响彻整个工作现场,而电动拧紧枪却没有这一困扰,它的声响一般在20分贝之下。


气动拧紧枪被广泛的用于各工厂的生产装配中,主要用于一些扭矩值在10NM-3000NM的螺栓终端紧固。这种气动可调节的拧紧枪具有扭矩精度高(7-10%),稳定性好,使用方便,易于维护,价格适中等特点,但气动拧紧枪在使用过程中,会经常发生螺栓漏打、错打等质量问题,而且在现代装配工业中,整个系统对工具的集成要求越来越高,需要工具本身能与整个系统能进行可靠的信息传递和联锁协同工作。然而由于气动拧紧枪本身结构的原因,显然不能满足这种要求,这就使不能对气动拧紧枪在进行螺栓紧固时的状态进行稳定的监控和跟踪。与气动拧紧枪相比,电动拧紧枪有着诸多的优势:



1. 电动拧紧枪的精度比较高(控制精度可以达到3%~5%),可以很好地保证螺纹副拧紧力矩的一致性;


2. 有力矩超差报警功能,拧紧力矩超过设定的范围时自动报警;



3. 有网络通信功能,可以通过串口或以太网或总线的形式和生产线的控制程序互相通信;



4. 有编辑功能,可以根据工艺的要求来设计紧固件的拧紧步骤和拧紧转速、拧紧力矩、拧紧角度、监控力矩和监控角度等参数并按照预先设定的拧紧程序来进行螺纹副的拧紧操作;



5. 有查询数据和统计值的功能,能收集并储存拧紧数据和过程曲线;



6. 能进行过程监控,可以在电动拧紧枪的控制盒上实时显示拧紧的力矩,自动判断拧紧是否合格,并在拧紧枪上用不同的指示灯来显示拧紧状态。

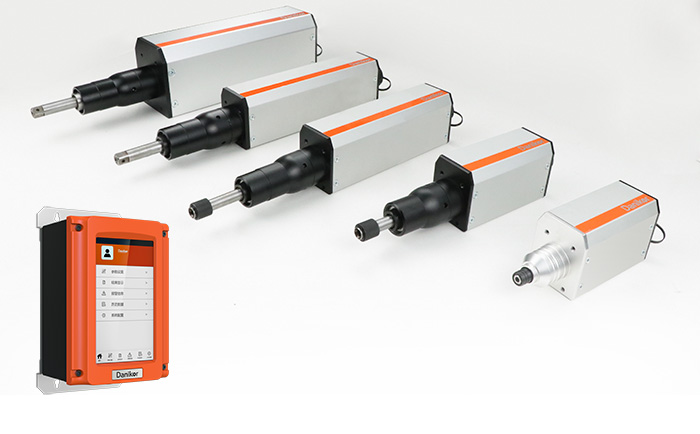

丹尼克尔电动拧紧枪

丹尼克尔电动拧紧枪


以上就是电动拧紧枪和气动拧紧枪区别,希望对大家会有帮助,如果您有更好的想法,欢迎留言下方和大家一起分享,觉得文章有用请转发分享,谢谢大家。
